Inventé en 1859
Cet instrument commercialisé a Lyon il y a plus de 70 ans par la maison J. PETER 11 rue de la république à Lyon à un laboratoire, il peut de nouveau être acheté sur ce site
Détail sur le prisme central
Exemple d'images obtenues récemment sur cet appareil et photographiées.
A noter à droite la raie ultra puissante à la limite ultra-violet sur la lampe fluo compacte !
Eclairage de l'échelle de mesure intégrée avec une source auxiliaire pour la mesure scientifique des écart de fréquence du spectre lumineux. On cale les barres 5 et 6 sur les 2 raies d'une source lumineuse sodium (un peu de sel dans une flamme par exemple)

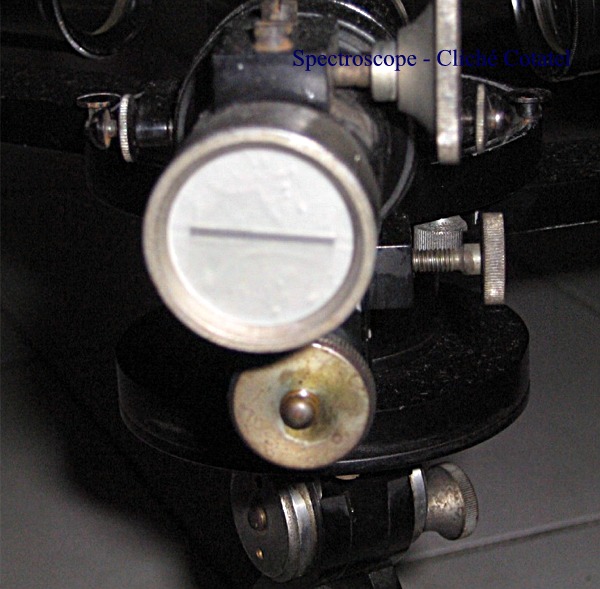

Largeur du collimateur à la fente lumineuse ajustable
 |
 |

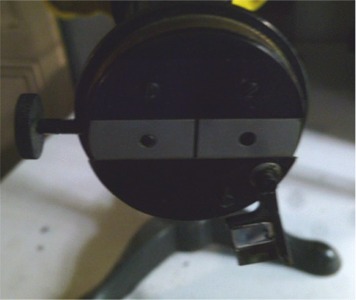

| Prisme primaire de pré décomposition de la source incidente | Ce prisme se retire par un simple 1/4 de tour |
permet de régler la largeur de la fente de lumière sur la source à analyser
C'est par cette fente que l'on envoi la source lumineuse de référence
Informations reçues de la part d'internautes: (merci beaucoup !)
Spectroscope à prisme, prisme décomposant la lumière et deux lunettes permettant via une mesure d'angle de connaitre la longueur d'onde de la raie considérée. Les bras possèdent des ajustements d'angle pour le colimatage de l'instrument.
SPECTROSCOPE DE KIRCHHOFF ET BUNSEN - Etude de la dispersion de la lumière
la documentation du Spectroscope (Super lien envoyé par Michel)
