La page souvenir des matériels radio européens maintenant introuvables

Uniquement pour le plaisir des yeux... des matériels de surplus électronique ayant plus de 60 ans d'âge.

Au fil des semaines, cet espace se garnira de souvenirs, de pièces introuvables non US qui font rêver

Les photos des matériels militaires US épuisés sont sur cette page

Les photos des matériels radio militaire Anglais ( RAF, A&M)

Bref, les objets électroniques vintages européens que vous avez laissé filer.

Dernier ajout le 4/1/2016:    Liste de matériels épuisés (soldout items)

GN-58

Génératrice à main pour émetteur récepteur militaire BC-1306, RT-12, ARC-9



exite en version US et en version OTAN





Boite d'accord d'antenne destinée au Wireless set C12

ATU WS C12



Analyseur de spectre de 800 MHz à 11 GHz Ferisol DE5A
  • Avec un de ses générateurs Maitre Ferisol XBOS 601 (SHF de 8,5 à 11 GHz)

Il faut un générateur externe pour chaque bande à explorer

Ce matériel était utilisé par la  DST

Allwenen - Frequenzmesser

Type WIP

Fréquencemètre Gamme de 50 - 50.000 Khz

Fabrication Dr. Rhode & Dr. Schwarz

Etat exceptionnel avec tous ses tubes

Cet appareil est l'ancêtre de la marque mythique Rhode et Schwarz connu pour la qualité et l'avance technologique de leurs matériels  de mesure en radiofréquence et en CEM.

Voltmètre HF des années 40 de la fameuse marque Allemande Rohde et Schwarz



Un collecteur pour les collectionneurs de la marque

Tastvoltmeter - type UTKT Rhode & Schwarz état exceptionnel avec tous ses tubes (vendu)

Le premier tube fabriqué par cette marque

Une pièce rare

Ce tube genre A410N a de piètres performances est-ce du à son âge avancé ou un défaut d'origine - Testé dernièrement au lampemètre sa mesure du vide est toujours correcte

Dans tous les cas c'est un collector unique au monde

METAL MAZDA E1

Système directeur TA-103

Le premier conservateur de cap de l'histoire de l'aviation date de 1935

Une pièce exceptionnelle de 1937 qui a été utilisée entre autre sur Léo45

Photos après restauration collection Willys69



Le système Directeur magnétique TA103, est le premier système de maintient de cap automatique d'un avion, inventé au début des années 30 par Jean Thédenat (à la théorie - Brevet initial) et Robert Alkan (finalisation de la mise au point, fabrication et amélioration des correcteurs différentiel) et d'ou les lettres T (Thédenat) A (Alkan). Cet ensemble comprend des cordons et boitiers relais de control "anti-embardé". Il manque le compas magnétique dans le bain d'huile que l'on peut admirer dans la collection de Willys69

Rober Alkan Français est l'un des plus génial inventeur de l'aviation, c'est lui qui a inventé durant la première guerre mondial le système de tir à travers les pales de l'hélice d'un avion en vol, c'est à dire la synchronisation de la mitrailleuse Vickers avec la rotation de l'hélice. Il a été embauché par les USA durant la 2ème guerre mondiale pour mettre eau point les systèmes de navigation électronique pour les avions de l'US Air force WWII.

Jean Thédenat (Français du Var) détenteur du brevet d'invention N°793.300 demande du 26 septembre 1931 pour son système calculateur de suivi de cap mais publié que le 21 janvier 1936

Ce matériel est en duralumin (aéronautique oblige) il est léger malgré son encombrement (1,38 mètres de long)





CAMERA PLANIPHOTE SAPHIR

CARTOGRAPHIE AERIENNE

Objectif SAFIR BOYER PARIS

Ouverture 1:4,5  f:300

70 cm de long poids > 20 kg






Enregistreur traceur 2 voies:

MegaWatt et MVar (énergie réactive)



Matériel suisse haut de gamme en bon état Bi-canaux

Contrôleur universel à nixies

Digitest 500

SCHNEIDER ELECTRONIQUE

Le manuel pdf trouvé sur  www.freeservicemanauls.info

Le progrès en taille par rapport au MN191 de CRC est spectaculaire

Fonctionne parfaitement

Kilovoltmètre de table ou portatif



Matériel datant des années 35

(estimation au vue du boitier)

Fonctionne parfaitement



Voltmètre Chauvin & Arnoux

150 volts apériodiques   2,46 Kg !

Quelques pièces encore disponibles sur cette page

Avril 2015 sur eBay un Milliampèremètre à zéro central Chauvin d'Arnoux/

Instruments de Mesure A.O.I.P.  (Vendu)

Pont de mesure Wheatstone AOIP B24M et détection de défaut d'isolement méthode  Varley et/ou Murray.

A noter le très robuste galvanomètre qui n'est pas à cadre mobile mais à cadre fixe


Fonctionne avec 3 grosses piles rondes 1,5 Volts

Dimension coffret 22 cm x 19 cm x 15 cm



Mégohmmètre H512 AOIP à manivelle - 500 volts - (années 50/60)

Fonctionnel et étalonné






CRC ALS121  - Etat usagé

Alimentation stabilisée secteur  à tubes

400 volts 250 mA

Attention un dernier exemplaire à réviser

Utilise en sortie deux 12E1


Mesure de linéarité d'un circuit audio passif ou actif Siemens





Pyromètre à thermocouple

Chauvin d'Arnoux

Mesure de température par thermocouple

Matériel fonctionnel



Exemplaire unique rare: Mesure une FEM de 0 à 61 millivolts

Contient une pile étalon en état de fonctionnement 1v0183

Marche avec une pile 4,5 plate à modifier selon les instructions du constructeur

Les couples gérés sont:

  • Fer - constantan
  • Allumelle chromel  (un couple de démonstration fourni)
  • Platine - Platine Rhodié

RADIO LL type A 3302 année 1925/1926 - 8 tubes

C'est le premier récepteur civil superhétérodyne commercialisé au monde par son inventeur Lucien Lévy fondateur de la célèbre maison Radio L.L.  et de l'émetteur éponyme qui a émis à Paris de 1926 à 1935 sur 1429 KHz (PO onde moyenne) pour devenir ensuite Radio-Cité et la saga Publicis.

Ce poste porte la plaque numéro 11 de la série 4 du sous type 330 2  (notez l'espace entre 330 et 2)  la numéro était estampillé à la main

Un collecteur "Etat collection" extrêmement rare avec tous ses tubes.

Ce poste fonctionne sur toutes ses gammes de 130 m à 3300 m.

Alimentation:

  • 4 volts/5 volts 0,5 A  pour les filaments
  • 30 à 60 volts HT pour la haute tension


RADIO LL type A 3318 année 1926/1927

Fait parti de la série des premiers récepteurs civils superhétérodynes commercialisés au monde par son inventeur Lucien Lévy fondateur de la célèbre maison Radio L.L.  et de l'émetteur éponyme qui a émis à Paris de 1926 à 1935 sur 1429 KHz (PO onde moyenne) pour devenir ensuite Radio-Cité et la saga Publicis.

Modèle A type 3318 plaqué numéro 88 de la série 21

Un collecteur "Etat collection" extrêmement rare avec tous ses tubes d'époque étiquetés par le service maintenance

Dernier contrôle des tubes 31/10/1932 sous 80 volts !

Les tubes sont d'époque

Fonctionne sur toutes ses gammes de 150 m à 3500 m.



Alimentation par prise arrière ou façade avant

  • 4 volts/5 volts 0,5 A  pour les filaments
  • 50 à 80 volts HT pour la haute tension





Coffret de test étalonnage du système Navigation DECCA. Le système de radio guidage précurseur du GPS mais basé sur des fréquences radio émissent au sol.

Profitez de ce moment car il reste de disponible pour la partie coté tableau de bord de l'avion:

 Les 3 instruments Rouge Vert et Violet ronds ainsi que le panneau de commande du système DECCA destiné au Copilote.

Triode UHF de puissance

Thomson-CSF fabrication 1974

<-- Combiné électromagnétique TF-PP-1A

Deux combinés TF-PP-1A connectés en série permettent de se parler sans aucune énergie jusqu'à 4 km de distance sur une paire de fils! - C'était écologique avant l'heure.

C'est la seule énergie du son de la voix qui est récupérée et transformée en électricité

Les inconvénients c'est le poids du combiné et le fait que le signal d'appel n'est pas géré

Boitier 100% bakélite

RECEPTEUR PHILIPS TYPE 2531

Multi tension de 115 à 240 volts

Bien que datant de 1930, ce poste très luxueux et novateur à l'époque a été vendu dans toute l'Europe dont l'Allemagne qui était déjà en 220 volts.

Contrôleur d'isolation de câble

3000 volts à manivelle

Matériel datant des années 35/45.  (estimation au vue des composants)

Basé sur le principe d'un multiplicateur de tension par commutation rapide série parallèle de 10 condensateurs Papier Huilé. Un volant d'inertie permet de lancer la machine à commuter à une fréquence de 300 à 500 cycles secondes.

Alimentation: une pile de 300 volts pour obtenir une sortie de 3000 volts

Si on entre 50 volts en entrée on obtient 500 volts en sortie

Fonctionne parfaitement

La sécurité relative vient d'une alimentation par pile et une très faible intensité disponible en sortie

Si la tension ne monte pas c'est qu'il y a une fuite dans le câble.

Mégohmmètre Chauvin d'Arnoux

 5000 Ohms sous 1000 volts à manivelle

Poids 12,5 Kg

dimension 25 cm x 25 cm hauteur 22 cm

Ce matériel date des années 30/40



RECEPTEUR AVIATION E101 AV

matériel de conception allemande

Francisé Armée de l'air Française 1945/1950

NOS avec antenne aviation intégrée

Equipé de 7 tubes RVP2001. Le tube qui se sort coté culot.

Poids: 2,94 kg

Fiche technique tube RV12P2000

Reste de disponible une alimentation NOS NIB de ce récepteur E101AV

Adaptateur d'antenne ER504

Boite de couplage antenne filaire pour ER504

Cette boite d'accord contient un CV 3 Cages





Mini Contrôleur portable AJC

Voltmètre CC 6Volts - 60 Volts

Intensité 120mA et 5A

en boitier Zamac très solide

Fermé 7,5cm x 9,5 cm x 4cm

Référence AJC X1100 150

Fonctionnel

Jeu de bobines étalonnées FERISOL

Jeu N°960

14 bobines de 0,1µH à 20,64mH

Q de 170 à 322

Livré sur son plateau de laboratoire Ferisol M621B   25,5 cm x 39 cm

Poids de l'ensemble 4,5 Kgg



Chaufferette pour batteries de camion (objet extrêmement rare)

Armée Allemande Nazie - Campagne de Russie

Les batteries plomb ne fonctionnent pas par -40°C, il fallait les réchauffer. Consomme du pétrole

"KEIN BENZIN Oder Benzinhaltigen craftstoff verwenden brandgefahr !"



Ce poste est remarquable car il est facilement transportable (léger car pas de transformateur et de petite dimension pour l'époque dimension de la valise 38cm x 28cm x 24cm )

RECEPTEUR 285 Ducretet-Thomson 1937/1938

Marche sur tout courant de 110 à 240 volts continu ou alternatif

5 tubes - 3 gammes GO-PO-OC, prise tourne disque

36cm x 26cm x 22cm

Alimentation secteur ALS610 pour BC620

réglable de 110 à 240 volts AC

18 Kg !

Accéléromètre

Rare - Accéléromètre AN 5745 T2A -

Cet appareil fonctionne sans électricité

Mesure les accélérations verticales par rapport à l'instrument en position horizontale.

Il mesure les G positifs et négatifs et il mémorise les maximums constatés dans un avion.

Tube type batterie  TMBF1 qualifié ECMTr  (service public)

Une des dernières lampes radio fabriquées par Radio Fotos en boite d'origine jamais ouverte !



Bigrille  l'indispensable A441N...

C'est une lampe type batterie (chauffage 4 volts) et elle est à part, car c'est le seul tube ou sur la première grille (dite accélératrice) ou une tension positive est appliquée (+3 volts)! afin d'accélérer les électrons avant leur passage à travers la 2éme grille de commande ou une polarité négative (jusqu' -20 volts) est appliquée comme sur toutes les grilles. Cette lampe à chauffage directe (donc 5 broches) permet d'obtenir une forte amplification même avec une faible tension plaque inférieure à 100 volts, voir 50 volts sur certains montages.
Elle convient à la détection, à l'amplification et à un usage mixer dans les montages récepteurs hétérodynes. Dans ces montage la tension anodique est de 50 volts.


Hétérodyne: La technologie hétérodyne consiste à générer des oscillations électromagnétiques sinusoïdales dans les récepteurs radioélectriques afin d'effectuer un changement de fréquence.

La référence en matière de bigrille c'est la A441N en verre. Cette lampe est introuvable maintenant car les bigrilles s'usent à l'usage (courant grille). Ce type de tube n'a jamais été re-fabriqué leur usage étant resté cantonné au premier poste à montage superhétérodynes de construction française,  contrairement aux triodes type batterie qui ayant un usage plus générale dans l'administration ayant entrainé un maintient de fabrication jusque dans les années 60.

Pour refaire fonctionner vos vieux postes radio il reste une solution plus économique et totalement compatible avec la A441N, c'est la TMBG (Fiche technique tube TMBG) militaire à revêtement zinc disponible sur ce site

Triode géante WHP2 SOGEL

"double corne et à pointe" 1914  (hauteur 26 cm ! diamètre 16cm)

Traversée du verre en fil de platine massif

Pourquoi un culot E-27 ?

E = Edison invention de 1900...

tube SIF PTT3

SIF 1407



<-- F704 Miniwatt  - Triode Très rare

La première grosse triode de puissance grand public  (créée par Philips en 1926)

chauffage 7,5 volts (1,2 Ampères)

Tension anodique 450 volts  Puissance anodique - 25 watts

Vg = 40 volts négatif Pente S max: 2,1 mA/V

Culot croix de st Andrée 4 broches

Dimension: 58 mm x 152 mm  - voir ses caractéristiques

Attention dernière paire (20/2/2015) photo sur demande: 400 €

  • Un tube débit 60ma sous 137 Volts Polarisation 0 volt
  • Un tube débit 59ma sous 137 Volts Polarisation 0 volt

TM3G BF25 - équivalent F443N

La première triode de puissance pour petit émetteur militaire. (année 20) se nommait TM3 (F410)  elle a été remplacée compatibilité ascendante par la tétrode TM3G

Cote > 110 Euros

Bi grille G1 et G2 à chauffage 4 volts (2,2 Ampères)

Tension anodique 300 volts max

Courant anodique normal 83 mA - 25 watts

Vg = 40 volts négatif

Grille d'écran = 200 volts

Pente S max: 6 mA/V  S normal: 3,9 mA

Coefficient d'amplification: 80

Résistance interne: 20.000 ohms

Ce tube est de la même génération que les TM2 (A409) pour les récepteurs la fameuse triode type batterie.

Documentation PDF

Disponible NOS, sa descendance la TM3-G 100 un monstre de 29 cm de haut !

Triode bicorne SFR E254

Sorties hautes bi-cornes

hauteur 12 cm diamètre 5,5 cm

Filament par le culot

Toutes les traversées sont en platine

Chauffage 4 volts, s'éclaire alors comme une ampoule survoltée. Débit très faible car le filament en platine émet très peu d'électrons

Ce sont les débuts du tube électronique (1922)

TRIODE Grammont ECMT

Diam 6,5 hauteur 11 cm   ECMT

Paire de P 27/500 Tungsram ( PX25)  Tension anodique jusqu'à 600 volts

Chauffage 4 volts 2A

Paire matchée jamais utilisée datant de 1948/1949

le tube de classe PX25 peuvent rivaliser avec la 300B et la 2A3



SIF75 A7 à traversée en platine

Hauteur 18 cm diam 10 cm - Filament 6 Volts - 1500 Volts plaque.

Triodes de puissance

Grosse Triode RV 218 EW (très rare)

Fabrication Allemande pour l'aviation (1932 ?)

NOS - NIB en boite d'origine  caractéristiques (PDF)

Livrée dans un très bon emballage d'origine résistant au transport. Idéal pour la HIFI à lampes.

Testée 100% OK sur banc spécial sous 450 volts 200 mA avec écoute simultanée de la qualité sonore avant expédition.

lampe de grande dimension, diamètre 51 mm hauteur 18 cm

La boite RV 218 EW



REDRESSEUSE TRIPHASEE géante à VAPEUR DE MERCURE

Redresseuse triphasée trois bras vapeur mercure 1533 (doc pdf)

Un filament préchauffe le tube qui contient de la vapeur de mercure

Une fois ionisé par l'électrode d'amorçage, le tube devient semi conducteur et le passage du courant illumine en bleu ce tube

C'est une pièce de collection très rare de classe musée

Cote > 300 Euros



Manipulateur Morse de collection

Morse Key sur plaquette bois genre Pioche









Multimètre à haute impédance

Philips GM6020

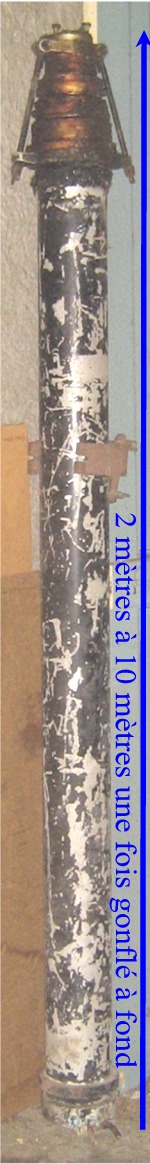

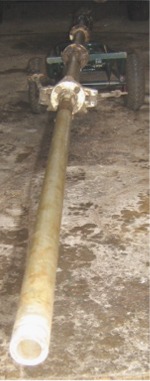

Mat d'antenne pneumatique télescopique

Modèle TYPE 6 MORS à air comprimé

L’ensemble est à base d’alliage d’aluminium y compris les vérins (aucun matériau n’est magnétique) L’ensemble pèse environ 45 kg/50 kg

6 éléments se déploient, la base mesure 2 m diamètre 12,5 cm

Longueur totale dépliée 10 mètres, le déploiement (gain d’altitude se fait donc sur 8 mètres environ)

Le glissement des vérins est très souple, entrée d'air avec valve au pied du fut de l'embase.

Le dernier élément permet de visser sur un filetage une embase d'antenne. Possibilité de basculer à l'horizontale l'embase de fixation.

Possibilité également d'augmenter la portance en désactivant le dernier tronçon et fixant l'antenne sur la plaque tenu par 4 vis.

Ce mat a été utilisé par les CRS (armée Française) dans les années 60 sur des camions d'interventions.



Alimentation secteur RA34-Fr refabrication pour l'armée française avec des composants plus modernes que la R34-US

Utile pour les OM licenciés qui souhaitent se servir d'un BC191 sous leur propre responsabilité.

Poids 75 kg environ.





Alimentation pour émetteur récepteur militaire

DY-88 pour BC-1306 et équivalent (6/12/24 volts)

Info importante: Pour utiliser une DY-88 sur un C9, il faut il faut retirer la résistance R216 (20 ohms ) qui se trouve entre 7 et 8 et la masse du régulateur R210, c'est le circuit 1,5 volts du Rx





Camera SEPHOT contrôle de tir sur Fouga Magister



Récepteur Militaire Allemand WR1/P Rudi Wehrmacht

( Empfger Ruddy )

Bande de fréquence de 150 Kc/s à 15,5 Mc/s en 3 bandes

Récepteur de l'armée allemande, fabriqué par Philips et Téléfunken et Blaupunkt en 1941.

Son utilisation ; armée de terre et de l'air

alimentation 6/12 v

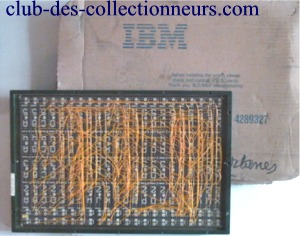

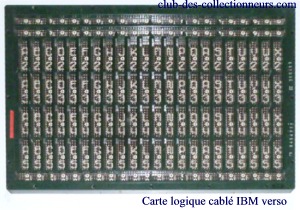

Module logique câblée IBM  4289327



VFO GELOSO 4/102 -

OSCILLOGRAPHE CRC OC422 C

Fabrication 1959, usage armée Française, labo de maintenance de 1959 à 1968

Alim commutable 110 / 220 Volts

L'ancêtre du scope de la laboratoire

Fonction Synchro, wehnelt, déclencheur

Balayage de 10 secondes à 0,03 seconde

Sensibilité 10 mV par cm à 100 volts par cm

Etat à réviser: condo électrolytique à remplacer

Coffret tôle vert marbré

Matériel de la grande époque de CRC

Equipé en tubes Rimlock
250B RX METER

La variante moderne fabriquée par Hewlett au USA du RX250A de Boonton

pièce unique rare   (livré sans doc, sans accessoire, avec cordon secteur) A besoin d'une révision mauvais contact entre autre, s'allume déviation de l'instrument

2060 $US au catalogue HP de 1964

Ampli Teppaz années 60

Modèle 915 S

Fourni avec tous ses tubes manque capot haut et bas

ref :Voici mon offre pour l%Ampli Teppaz"> Faire offre d'achat ici

Analyseur de spectre de 800 MHz à 11 Ghz Ferisol DE5A

Générateur Maitre Ferisol XBOS 601 (SHF de 8,5 à 11 GHz)

Il faut un générateur externe pour chaque bande à explorer





Tampon Numéroteur caoutchouc géant

Le plus gros du monde !

Imprime des nombres de 0 à 9999 de 4 cm de haut

Chaque chiffre et réglable par sa molette, un triomphe de mécanique pour permettre le déplacement angulaire des chiffres



En parfait état de fonctionnement et trouvant un encreur géant !

Colonne isolante porcelaine pour montage THT  ==>



  ALIMENTATION de puissance "haute tension"

<=== Alimentation secteur pour station C52

Modèle fabriqué pour l'armée Française était exclusivement destiné à la version Française du C52. Incompatible avec la version originale canadienne.

Utilise des valves VT-46 à vapeur de mercure qui seront fournies sur demande.





Boitier commande de bombardement  armée Française

Largage de bombes et de rockets.

La présence de tube Locktal américain à chauffage 28 volts permet de dater cet objet entre 1944 et 1950

La qualité des relais interne est digne de matériel militaire

Un des premiers oscilloscopes des années 30.  HEWITTIC SA - Paris

Attention :Une pièce de collection exceptionnelle de qualité musée

En boitier alu avec serrure le boitier se ferme pour protéger l'instrument et une poigné permet son transport aisé.

Alimentation externe: 4 volts et 300 volts

Les 2 boitiers d'alimentation externe au même look sont fournis. Transfo 110 Ac et redresseur qui se ferme à clef.

Un instrument extraordinaire de simplicité, les tous débuts de l'oscilloscope.

Un collector d'autant qu'il est dans un état exceptionnel. (aspect du jamais utilisé)

Le tube triode Universel Foto Grammont bleu est déjà un collecteur à lui seul. Les débuts du tube année 30 à chauffage 4 volts.

Ampèremètre DC à zéro central  20A

Le Com Paris

Neuf en emballage

Galvanomètre à cadre fixe de chantier années 30 - Modèle P2840 Instrument des Câbles de Lyon

Etat collection - Années 30 vue la présence de fiche téléphonique Dicorde

Le galvanomètre à cadre "non mobile" sort du dessous de la valisette de transport et de protection - Une merveille

Admirer le niveau à bulle pour parfaire le réglage de l'instrument

Ecrou moleté de réglage de le horizontalité de l'instrument



PPU-1002N

Génératrice à main pour émetteur récepteur militaire

C'est la version marine Française outremer de la GN58. Fabrication SIPL sous licence

A





STATION MURALE de mesures

Radio-Controle

Comprend Oscilloscope OP 72, Lampemètre, Générateur fréquence

Fabriquée par Radio-Controle à Lyon



Projecteur portable militaire



Electrophone 78 tours

Le fameux Electrophone portable "La voix de son maitre" étudié pour apprendre des langues grâce à la méthode Assimile.

Fabrication PATHE-MARCONI

 Boite de couplage ER504 sur antenne filaire  (disponible une station Jupiter 504)



 Self à roulette à barre de cuivre enroulée sur porcelaine

Puissance maxi raisonnable 3 kilowatts

Barre de cuivre enroulé, diamètre intérieur spire 8,5cm ext 9,5 cm 25 tours sur 3 barreaux de porcelaine



Dimension hors tout: longueur 26cm, hauteur 15 cm largeur 13 cm



DOC SARAM 5-52 Notice technique de l'émetteur récepteur de bord SARAM 5-52

DOC

QR-MH-8A B C

MANUEL DE REPARATION DU FAISCEAU HERTZIEN DE l'AVANT VOL II TITRE III (gros volume) EM-66 et ER81
KL-4 LORENZ UKW - FUNKSPECHGERAT  KL4

C. LORENZ AKTIENGESEESCHAFT

Appareil directeur
T.A Type 103

Compas magnétique



Photos brutes de sortie de grenier !

Ce dispositifs est l'une des inventions de Robert Alkan (1891-1957) faites en 1936 (entre deux guerres) le premier conservateur de cap magnétique de l'aviation le TA 103. Cette pièce est probablement la dernière pièce disponible au monde.

Robert Alkan est celui qui a inventé le système de mitrailleuse qui savaient tirer à travers les pales de l'hélice en rotation de son avion durant les combats aériens.

Dactylo-Morse  Torino Machine émettant le code morse en frappant sur un clavier Qwerty

Machine mécanique entrainée par un moteur électrique qui se connectait à la place d'un manipulateur Morse sur un émetteur militaire ou civil.

Le Morse à la porté de tous.

Aucune électronique ! c'est un système purement mécanique très élaboré. Un triomphe d'ingéniosité, la majorité des milliers de pièces la composant ont été usinées à la main dans des plaques de laiton et de bakélite. Des milliers d'heure de fabrication ont sans doute été nécessaire pour son ajustage. Moteur multi-courant AC des années 40 (Usa, Allemagne, France, Italie , USA)



En état de fonctionnement en mettant beaucoup d'huile de machine à coudre et après une petit regarnissage en résine de certaine pièce d'usure en bakélite

Télescripteur Coquelet
  • Il s'agit de télescripteurs qui fonctionnent en mode fréquences vocales sur ligne téléphonique ordinaire.

  • C'est le successeur du Télex avec son langage numérique 5 bits (moments) à 50 bauds.
  • Fabrication en Belgique à base d'éléments Siemens et Olivetti. Nous cédons uniquement le lot.
  • Chaque télescripteur est dans sa boite tôle verte au forme d'une machine à écrire géante.

Calculatrice d'ADDO-X  à Nixies miniature (made in Japan)

16 nixies pilotés par des transistors au germanium et une avalanche de logique câblé à diode à pointe.

La position de la virgule est commandé par un sélecteur mécanique.

A noter que le circuit de blanking n'était pas encore inventé pour effacer les zéros à gauche. La logique blanking est arrivée dans les années 74

De quoi calculer des chiffres d'affaire de multinational avec 16 chiffres

Il y a un multi-pattes aussi !

Comme le montre la photo, la calculatrice s'allume mais ne calcule plus.

Soit des mauvais contacts dans les touches, soit aussi un mode d'emploi inconnu, soit une panne

Fait partie de l'histoire de la calculatrice de bureau.







Groupe électrogène mobile de l'armée allemande 1940

KI M.C.100

Photo sans la génératrice

Dimension environ 60cm x 55 cm



TMA 403 CSF  1959

Tube mémoire optique court terme pour premier radar et système d'ordinateur

un tube cathodique couplé à une camera qui filme son image

Un tube tv génère sur une grille de phosphore une grille de points noirs et blancs qui valent valeur d'un bit présent ou non (matrice de points éclairés ou non.)

Une camera relit la grille de point dont la durée est liée à la rémanence du phosphore.

Ce tube a été utilisé comme mémoire de système radar

Une info de quelques milliers de bits pouvait ainsi être mémorisée quelques dizaines de secondes et être éventuellement régénéré par réaffichage.

Bref, le system "D" des inventeurs, une pièce historique de 67 cm de long.

Ce tube pouvait aussi faire aussi de convertisseur de balayage selon la rémanence du phosphore utilisé et de mémoire court terme pour les premiers ordinateurs.

QB3/300 Philips NOS

QB4/1100 NOS

Diamètre du tube 8,5 cm

Hauteur du tube 14 cm



Ampoule pour projecteur

125 V 750 watts:

Lampe projecteur à baïonnettes B14 avec réflecteur 24 Volts 25 Watts







NORMA 10 Volts 7,5 A

OSRAM BILUX 7357 24V 35/33W



Attention les autres types de matériels se trouvent dans les rubriques des pages suivantes:

Souvenir matériels US Anglais RAF A&M Souvenirs matériel radio Européens Récepteur radio militaire année 1930-1950

<


>

Accueil Remonter Ban Radio-Controle-OP72 Station au sol Siemens Jupiter E/R 504 Moniteur EL5793 Alternostat 30A 220 Volts FERRIX Cartomatic III Radio SFR SG4 - 1925 BC611 - Talkiewalkie militaire US Matériel Aviation
