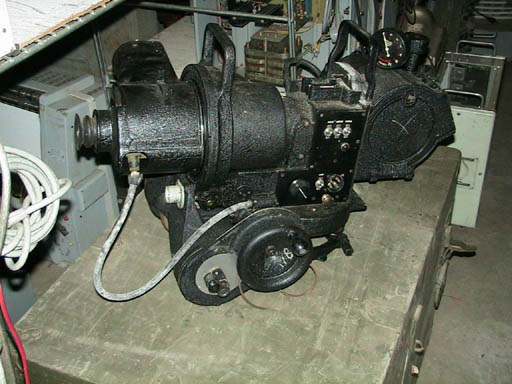

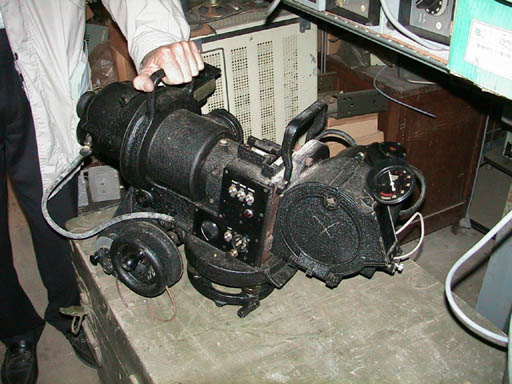

Voila probablement un des objets les plus rares et les plus insolites du matériel militaire de l'US Army ayant servi en France durant les opérations de la 2ème guerre mondiale puis jusqu'en 1946 dans l'armée française.
Le théodolite est un outils qui permet de suivre le trajectoire d'engin aérien à parcours balistique ou propulsé.
Cet appareil qui utilise la méthode EQUI-ANGULAIRE permet de suivre grâce à son optique très performante une cible aérienne durant son parcours et ce jusqu'à 3,6 miles de distance soit 5,7 Kilomètres!
Il est équipé d'un caméra 35mm synchrone qui enregistre le parcours de l'engin et permet d'ajuster après la poursuite les écarts de suivi enregistrés par les capteurs de position.
Des verniers permettent de poursuivre et de mesurer les angles.
Ce matériel a été utilisé couplé a un spotting set AN/TVQ-1 (décembre 1945) qui confirme son usage dans le suivi des tirs d'obus anti-aérien
On retrouve sur le WEB les références d'une documentation de 200 pages liées à cet équipement datant du 21 juin 1946.
| Theodolites PH-BC-33, PH-BD-33, PH-BE-33, and Theodolite
MX-194/TVQ-1, 200
pages. PB 22076 - BSIR 1(24):1517; 06/21/46 Technical Manual, TM 11-2336, 46. |
Référence des numéros de stocks SNL 4-V5030-194 transformé en références FSN 1290-407-5668 et FSN 1290-356-3012
Le
théodolite dans sa caisse d'origine
Notez le parfait état de conservation (au sec depuis 1946)
Le chargeur de film 35mm (un des 4 magazines)
L'inventaire de la caisse
